内压式和外压式中空纤维超虑膜

中空纤维超虑膜组件主要是由中空纤维和膜外壳两部分组成，按进水方式的不同，中空纤维超虑膜又分为内压式和外压式两种：

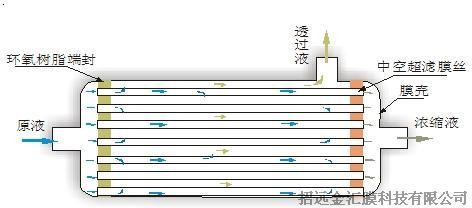

1、内压式内压式：即原液先进入中空丝内部，经压力差驱动，沿径向由内向外透过中空纤维成为透过液，浓缩液则留在中空纤维的内部，由另一端流出，其流向参见图二所示。其中环氧树脂端封的作用是在中空纤维膜丝的端头密封住膜丝之间的间隙，从而使原液与透过液分离，防止原液不经过膜丝过滤而直接渗入到透过液中。其流向见图二所示：

图二：内压式中空纤维超滤膜

2、外压式：外压式中空纤维超滤膜则是原液经压力差沿径向由外向内渗透过中空纤维成为透过液，而截留的物质则汇集在中空纤维的外部。其流向见图三所示：

图三：外压式中空纤维超滹膜
