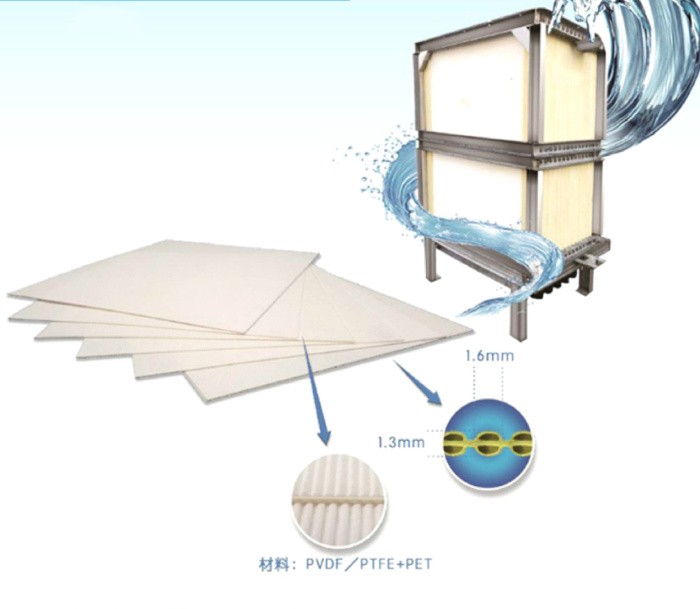

新一代炫纹MBR平板膜



  膜生物反应器技术是以膜组器、膜组件为核心的污水处理系统。当今国内外,以增 强型中空纤维膜和传统平板膜为基础的膜生物反应器已经非常成熟,应用也非常广泛。 随着中空纤维膜和传统平板膜的广泛使用,它们的弊端越发明显。山东金汇膜科技股份有限公司通过充分分析国内外现有的膜生物反应器技术,成功研发出同时集中空纤维膜和传统平板膜生物反应器优势于一身 的新型膜生物反应器---阵列膜生物反应器(H-MBRU)。其应用多项自主研发的专有技术,保证了阵列膜生物反应器的稳定 运行,使 H-MBRU 成为世界上性能的大型膜生物反应器组器之一。

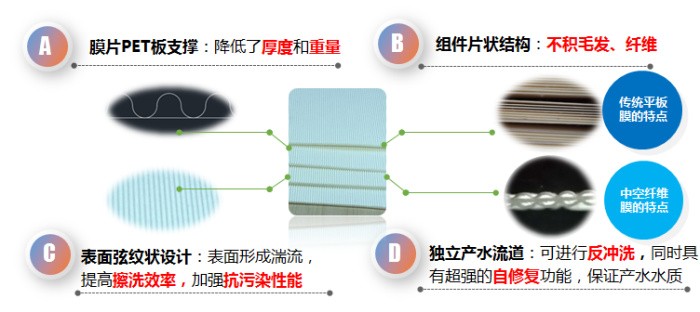

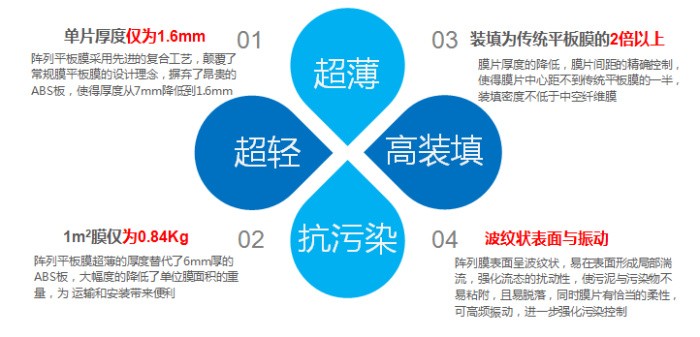

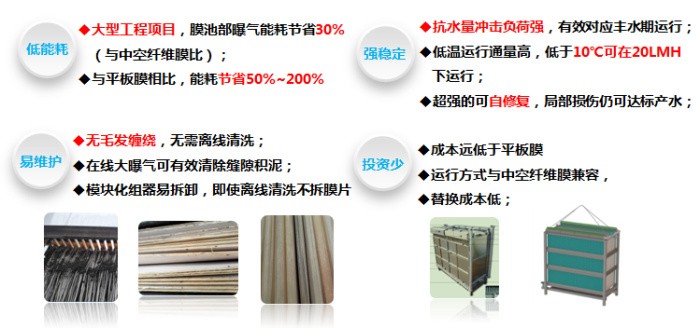

H-MBRU 系列膜组器的特点:
(1)拉伸强度高,单片膜的强度大于 750N;
(2)组件结构紧凑,装填面积高,装填比传统平板膜提高 200%以上,能耗小于 传统平板膜的 50%,甚至更低;
(3)独特的片状结构,保证上下气通道顺畅,无毛发纤维缠绕问题;同时在曝气 作用下,膜片会产生高频振动,进一步减少污染的堆积;
(4)产水通道独立,具有自修复功能,局部划伤,仍可继续使用;

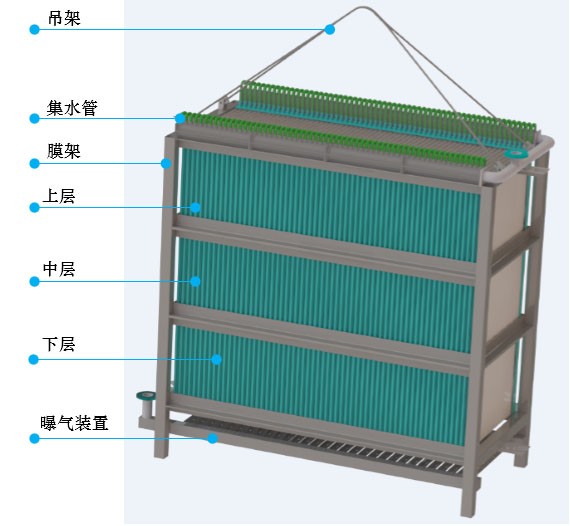

(5)模块化分层组器,可堆叠 4 层,安装、拆卸简单方便,灵活性高,可根 据不同需要调整堆叠层数,对大、中、小型工程和水处理设备具有灵活的兼容 性。
(6)独特的槽式曝气结构,解决了传统曝气管容易堵塞的问题;
(7)高低交互曝气设计,使组器能够更长时间的稳定运行,同时比均匀曝气方式 节省能耗;
(8)元件横向放置,两侧集水,保障了膜元件表面产水分布均匀;
(9)膜组器的独特结构设计,充分强化了水力学循环,提高水力对膜表面的擦洗 效率,同时提高氧气的利用率;
(10)原位清洗,可在原位实现维护性清洗和恢复性清洗,清洗无需拆卸组器;
(11)快插式“气-水接口”,实现了维护的简便性;
(12)独特的流道结构允许在线进行泵反洗,使在线清洗不再局限于重力自流。



1 阵列膜元件性规格参数

元件

CF-I-6

CF-II-6

CF-II-8

膜片数(片)

6

6

8

有效膜面积(m2

9

11

15

外形尺寸

(长*宽*厚 mm)

1220*760*44

1500*760*44

1500*760*44

干重(Kg)

7

8.1

9.6

湿重(Kg)

11

13

18

膜孔径(μm)

0.1

0.1

0.1

滤膜材料

PVDF

PVDF

PVDF


2 阵列膜使用参数

使用条件

参数范围

过滤方式

负压抽吸

极限跨膜压差 TMP

<60kPa

最大跨膜压差 TMP

<35kPa

温度范围

5~40℃

清洗环境 pH 范围

2~11

运行环境 pH 范围

6~9

MLSS 范围

3000~15000mg/L

反洗压力

<30kPa



常规膜组件型号参数:

膜组件型号

元件型号

元件个数

(个)

膜表面积

(m2

产水

(m3/d)

尺寸

(L*W*Hmm)

膜架材质

单层

CMS-I-6-15

CM-I-6

4

36

14~22

1700*410*1520

304

CMS-I-6-30

CM-I-6

8

72

26~44

1700*620*1520

304

CMS-I-6-50

CM-I-6

14

126

45~76

1700*830*1520

304

双层

CMD-I-6-75

CM-I-6

16

144

50~88

1700*650*2250

304

CMD-II-6-100

CM-II-6

24

264

95~140

1950*950*2250

304

CMD-II-6-200

CM-II-6

44

484

160~260

1950*1350*2250

304

CMD-II-6-300

CM-II-6

66

726

260~370

1950*1900*2250

304

CMD-II-6-500

CM-II-6

110

1210

435~630

3250*1800*2250

304

三层

CMT-II-6-500

CM-II-6

108

1188

420~630

2120*1800*3000

304

CMT-II-8-500

CM-II-8

90

1350

480~810

1850*1800*3000

304

CMT-II-8-1000

CM-II-8

168

2520

900~1510

3250*1800*3000

304
